段差スロープ支柱


この度、段差スロープの支柱を製作致しました。
段差スロープは重量物が頻繁に上を通るとスロープの
中間地点に "たわみ" が生じて、それが何回も繰り返え
されると変形してしまいます。


新商品の段差スロープ支柱をスロープの下に設置することで "たわみ" を防止することができます。
1つの支柱の耐荷重は約300kgです。
商品写真
段差の高さに応じて、3種類の支柱をご用意致しました。(設置イメージ図をご参照下さい)
適応できる高さや角度に制約はありますが、支柱のご利用により、段差スロープを長くご利用頂くことが可能になります。
尚、下記の支柱で対応できないサイズの場合は、オーダーメードで対応可能ですので、是非お気軽にお問い合わせ下さい。

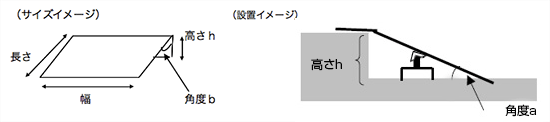

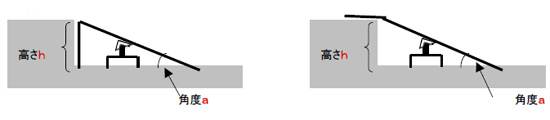

■設置イメージ図
設置イメージ図
※現在お使いの段差スロープにもお使い頂けますが、すでに変形したスロープには適しておりません。
ご了承下さい。


■スロープ支柱の種類と価格
※段差の高さに合わせて下記のタイプの中からお選び下さい。 尚、角度aの範囲は 0度〜15度です。
※角度aが範囲外の場合も対応可能です。 (ただし、上部金具の仕様が一部異なります)

(単位:mm)
タイプ 価格(送料別) 段差の高さ
(設置イメージ図ご参照)
支柱の高さ
(段差の高さのほぼ中間)
支柱土台
のサイズ
高タイプ 2,700
(税込 2,916円)
250〜300 125〜150 ( 縦×横×高さ )
75 × 100 × 40
中間タイプ 2,600
(税込 2,808円)
150〜250 75〜125 ( 縦×横×高さ )
75 × 100 × 40
低タイプ 2,500
(税込 2,700円)
100〜150 50〜75 ( 縦×横×高さ )
60 × 100 × 30
※お見積の際に、送料はご連絡させて頂きます。
シリコン接着剤セット 600
(税込 648円)


■支柱の設置方法について
● スロープ支柱の高さの目安は、段差の高さのほぼ中間です。(厳密なものではありません)
● 段差スロープの幅に対しての支柱の取付個数の目安は
幅 1000mm未満の場合、等間隔で2個
幅 1000mm以上の場合、等間隔で3個  です。


● 支柱の固定方法
スロープと地面の間に支柱が固定される位置に設置します。
支柱のスロープ受け面には、シリコン接着剤をお塗り下さい。
それにより、スロープと支柱が一体化して接触音を解消できます。

(シリコン接着剤は、段差スロープ支柱と一緒にご注文頂けますが、お近くの日曜大工店でもお買い求め頂ける商品です)
■送料
ご注文内容によって変動致しますので、お見積の際にご連絡させて頂きます。
■段差スロープ支柱についてのお問い合わせ〜お届けまでの簡単な流れは、
  「鋼板についての簡単な流れ」をご参照下さい。
